Referenzen

Branche
Werkzeugindustrie

Anwendung
Absaugung für entstehende Stäube im Schleifraum

Komponenten

• ESTMAC-Trockenentstauber
• 2x Absaugtische Typ A1680
• 1x Absaugarm

ZUR ANWENDER-REPORTAGE BEI BLECHNET

Branche
Werkzeugindustrie

Anwendung
Absaugung von krebserregenden und explosiven Schleifstäuben

Komponenten

• Dustomat 4-24 H
• Dustomat 4-24 ATEX
• 6x Absaugarme

ZUR ANWENDER-REPORTAGE BEI BLECHNET

Branche
Logistik

Anwendung
Arbeitsplatz-Konzept für entstehende Pigmentstäube bei Abfüllarbeiten

Komponenten

• 2x Kompaktentstauber MOBEX P
• 4x Absaugtische A-Serie
• 4x Absaugkabinen
• 2x Absaugarme

ZUR ANWENDER-REPORTAGE IN DER "MM Maschinenmarkt"

Branche
Bildung

Anwendung
Absaugung für Quarzstäube und andere Schwebstäube in der Lehrwerkstatt

Komponenten

• 1x Zentrale Filteranlage DUSTMAC
• 8x Absaugkabinen


ZUM ANWENDERBERICHT IN DER "FACHZEITSCHRIFT NATURSTEIN"

Branche
Metallbearbeitung

Anwendung
Hallenlüftungssysteme für entstehenden partikelförmigen Schweißrauch
Nassabscheider zur Absaugung von Aluminiumstäuben

Komponenten

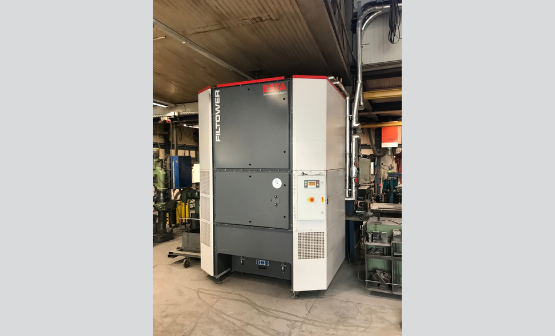

• 2x Filterturm FILTOWER
• 4x Nassabscheider NA K-7000

Zur Anwender-Reportage In der "Blechnet"

ZUR ANWENDER-REPORTAGE IN "DER PRAKTIKER"

Branche
Fahrzeug- und Maschinenbau

Anwendung
Hallenlüftungssysteme für entstehenden partikelförmigen Schweißrauch,
Heizen und Kühlen der Hallenluft,
Punktabsaugungen am Entstehungsort,
Projekt mit BAFA-Förderung

Komponenten

• 3x FILTOWER ecotemp
• 5x mobiler Schweißrauchfilter SRK-15

ZUR ANWENDER-REPORTAGE ESTERER

Branche
Metallbranche

Anwendung
Hallenlüftungssysteme für entstehenden Ölnebel, Filtern & Kühlen der Luft,
Projekt mit BAFA-Förderung

Komponenten

• 2x Filterturm Filtower Ecotemp

Zur Anwender-reportage Siebelist

Branche
Maschinenbau; Nahrungsmittel

Anwendung
Absaugung von Staub und Kleberdämpfen in der Fertigung

Komponenten

• Mobiler Entstauber DUSTOMAT 4
• VACUMAT mit Aktivkohlefilter

ZUR ANWENDER-REPORTAGE BB COFFEE COMPANY

Branche
Näh- und Schweißtechnik

Anwendung
Absaugung von Staub, Schweißrauch, Klebedämpfe und Emulsionsnebel in der Fertigung

Komponenten

• Mobiler Entstauber DUSTOMAT 4
• Wasservorabscheider
• Absaugarme

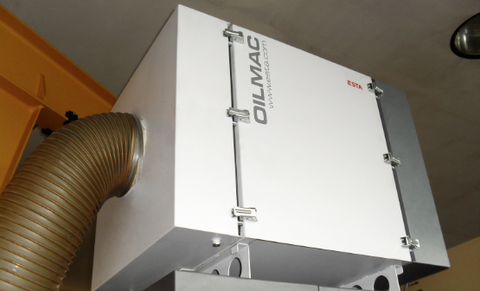

• Ölnebelabscheider OILMAC 800
• Integrierte Nachfilterkassetten H13
• FILTOWER 100 Ecolight

VACUMAT mit Aktivkohlefilter

ZUR ANWENDER-REPORTAGE PFAFF

Branche
Metallverarbeitende Industrie

Anwendung
Stationäre Schweißrauchfilteranlage für drei MAG-Handschweißarbeitsplätzen

Komponenten

• Stationärer Entstauber MOBEX F-60
• Mobiler Entstauber DUSTOMAT 4-10
• Funkenvorabscheider
• Zyklonwasservorabscheider
• hochflexiber ESTA-Absaugarm mit je drei Metern Ausladung
• Jet-Pulse Filterreinigung
• verschließbarer Sammelkarton

Abscheidegrad von nahezu 100%

ZUR BEST PRACTICE REFERENZ GIESSELMANN

Branche
Bauindustrie

Anwendung

Hallenabsaugsystem für 23 Schweißarbeitsplätze (ESTA Upstream Schichtenlüftung)

Komponenten

• Filtereinheit DUSTMAC F-945 (auf dem Hallendach installiert)
• ATEX-Ausführung
• 2x Mitteldruckventilatoren MDV-45 kW (75.000 m³/h bei 3.500 Pa) mit Kulissenschalldämpfer und Schalleinhausung
• Erfassung: Rohrleitungssystem mit Absauggittern
• Rückführung der gereinigten Luft über 23 Quellauslässe am Hallenboden Wärmerückgewinnungssystem

ZUR ANWENDER-REPORTAGE PERI

Branche

Nutzfahrzeug-Zulieferer

Anwendung

Zinkspritzkabine mit ATEX-konformen Absaug- und Belüftungssystem

Komponenten

• Selbsttragende Schallschutzkabine mit integrierter Absaugwand
• DUSTMAC F-288 mit zwei Filtermodulen
• Absauggebläse RG 1500 mit 15,0 kW
• Betriebspunkt: 7.000 m3/h bei 3.000 Pa
• Schaltschrank Komfort, Frequenzumrichter
• Wickelfalzrohrsystem, 2x Staubsammelbehälter
• Filteranlagen in ATEX-konformer Ausführung
• Explosions- und Brandschutz: 2 Berstscheiben, Rückschlagklappe, ABC-Pulverlöschanlage und Funkenvorabscheidesystem

Wetterfeste Anlagen-Ausführung, Ventilatoreinhausung

ZUR ANWENDER-REPORTAGE SAF-HOLLAND

Branche

Automobilzulieferer- und Rüstungsindustrie

Anwendung

Rauchgasabsaugung an 17 Schweiß-Arbeitsplätzen

Komponenten

• 17xAbsaugarme für Schweiß-Arbeitsplätze
• Filtereinheit DUSTMAC F-252 W3
• Mitteldruckventilator MDV-37 kW
• Wickelfalzrohr, Staubsammelbehälter
• W3-Prüfzeichen der IFA, mit Kulissenschalldämpfer für ein niedriges Betriebsgeräusch

FU Komfort, Frequenzumrichter, Sensor Transmitter

WEITERE INFOS ZUR ANWENDER-REPORTAGE RHEINMETALL

Branche
Automobilindustrie

Anwendung

Direktabsaugung von Stäuben und Spänen an verschiedenen Maschinen im Modellbau

Komponenten

• Hochvakuum-Anlage mit 13 kW-Seitenkanalverdichter und Filterzyklon FZ-1500 für Reinigungszwecke und zur Direktabsaugung an verschiedenen Maschinen
• Mitteldruck-Anlage mit 7,5 kW-Ventilator und Filterzyklon FZ-5000 zur Direktabsaugung von Stäuben und Spänen im Modellbau

Branche
Fahrzeugbau

Anwendung

Direktabsaugung an Schleif- und Bürstmaschinen sowie Handarbeitsplätzen

Komponenten

• DUSTMAC F-567 mit drei Filtermodulen
• Mitteldruckventilator MDV 75 kw
• Schaltschrank Komfort und Frequenzumrichter
• 3x Staubsammelbehälter mit je 50 Litern

WEITERE INFOS ZUR REFERENZ BBS-FAHRZEUGBAU

Branche
Tabakindustrie

Anwendung

Absaugung von Tabakpartikeln an mehreren Absaugstellen auf mehreren Produktionsebenen

Komponenten

• Betriebspunkt: ca. 4.200 m³/h bei 220 mbar

• 5x Drehkolbengebläse DKG 18,5 kW

• 2x Filterzyklone FZ-5000

• Gleichzeitig max. bis zu acht Absaugstellen pro Produktionsebene

• 2x Anlagen mit 86 bzw. 65 Absaugstellen (Klappenventile zum Anschluss von Saugschläuchen) auf fünf bzw. drei Produktionsebenen

• Reinluftkühlsystem

Branche
Maschinenbau

Anwendung

Absaugung von Zementstäuben bei der Herstellung von Porenbeton (Betonwerk)

Komponenten

• Zyklonvorabscheider mit Zellenradschleuse und Auslaufrinne
• Filtereinheit DUSTMAC XS-66
• Hochdruckventilator HDV-22 kW (11.000 m³/h bei 4.280 Pa)
• Sondererfassungshaube
• Rohrsystem
• Wasser-Sprühdüse in der Ansaugrohrleitung

Branche
Automobilzulieferindustrie

Anwendung

Die bei der Bearbeitung von Automobilteilen anfallenden Metallschleifstäube werden in einer Schleifkabine über eine Absaugwand erfasst

Komponenten

• Filtereinheit DUSTMAC XF-64 mit Austragskegel und Rohrsystem
• Mitteldruckventilator MDV-7,5 kW (3.400 m³/h bei 3.000 Pa)
• Schaltschrank Standard
• Absaughaube 3.000 x 800 x 350 mm
• Schallschutzkabine 9.000 x 5.000 x 4.090 mm mit Rolltoren und Energieversorgungseinheit

Branche
Schiffbau

Anwendung
Absaugung von GFK-Stäuben, die im Schiffbau anfallen

Komponenten

• Filterzyklon FZ-5003
• Seitenkanalverdichter mit Einhausung TDP-18,5 (2.100 m3/h bei 15.000 Pa)
• Schaltschrank Komfort
• Rohrsystem mit 100 Stück
• Klappenventilen
• Explosionsschutzausstattung

Branche
Automobilzulieferindustrie

Anwendung

Absaugung von GFK-Stäuben bei der Bearbeitung von Fahrzeugteilen

Komponenten

• Filtereinheit DUSTMAC F-64 (7.300 m³/h bei 3.800 Pa)
• Absaugtisch A 2080 mit Holzauflage
• Absaugarm
• Rohrsystem

Branche
Kunststoffindustrie

Anwendung

Absaugung von Spänen bei der Bearbeitung von Kunststoffprofilen

Komponenten

• Filtereinheit DUSTMAC XS-17
• Mitteldruckventilator MDV-4 kW
• Schalldämpfer Ø 300-900 mm
• Rohrleitungssystem
• Motorschutzschalter

Branche
Kosmetikindustrie

Anwendung

Pigmentstaubabsaugung an einem Mischer bei der Herstellung von Kosmetika

Komponenten

• Filtereinheit DUSTMAC XP-90
• Mitteldruckventilator MDV-11kW
• Steuereinheit 11 kW
• Rohrsystem und Absaugarme

Branche
Fahrzeugbau

Anwendung

Absaugung von Schweißrauch und Schleifstäuben an neun Absaugstellen und zwei Robotern

Komponenten

• Filtereinheit DUSTMAC-XF 432
• Mitteldruckventilator MDV-45 kW (22.000 m³/h bei 2.800 Pa)
• Rohrsystem
• 9x Absaugarme
• Gesamtrohrlänge: 90 m

Branche
Anlagenbau

Anwendung
Hallenlüftungssystem für Schweißrauch (ESTA Push Pull Mischlüftung)

Komponenten

• Filtereinheit DUSTMAC F-567
• Absaugventilator 75 kW (45.000 m³/h bei 1.500 Pa)
• Zuluftventilator 11 kW (13.500 m³/h bei 1.500 Pa)
• Steuereinheit mit Frequenzumformer

Branche
Automobilzulieferindustrie

Anwendung

Reststaubabsaugung bei der Reinigung der Fertigungsstrecke

Komponenten

• Filterzyklon FZ-1003 mit Füllstandsüberwachung

• TDP-22 kW (2.100 m³/h bei 27.000 Pa)

• Rohrsystem
• Saugzubehör

• Steuereinheit Komfort

• Seitenkanalverdichter

Branche
Lebensmittelindustrie

Anwendung

Absaugungen bei der Erdnussproduktion und an einer Sichteranlage

• Filtereinheit DUSTMAC XS-99
• Mitteldruckventilator MDV 30 kW (14.000 m³/h at 4,500 Pa)
• Filterzyklone FZ-5003
• Hochdruckventilator HDV 22 kW (2.700 m³/h at 13.500 Pa)
• Zyklonvorabscheider ZA 213 VA mit Drehventil

Branche
Metallverarbeitende Industrie

Anwendung
Absaugung von Aluminiumspänen bei Schleifprozessen

Komponenten

• 8 x Filtereinheit DUSTMAC F-567
• 8 x Mitteldruckventilator MDV-55 kW
• Schaltschrank Komfort
• Jacob-Rohrsystem
• Erfassung bauseits über Absaughauben
• Austrag über Rohrförderschnecke in bauseitigen Container

Branche
Metallverarbeitende Industrie

Anwendung
Hochvakuumabsaugung von Titanstaub

Komponenten

• Filterzyklon FZ-3003 inkl. Staubsammelbehälter (100 Liter)
• 7x Absaugschläuche DN 36 mm, Hochdruckventilator HDV-15 kW
• Steuerung Schaltschrank Komfort, Frequenzumrichter mit Sensortransmitter
• Edelstahlrohrsystem, Verzinkte Ausführung, elektrisch leitfähig, Vulkollanbeschichtung (innen)

Branche
Metallverarbeitende Industrie

Anwendung
Absaugung von Aluminiumspänen an Kreis- und Bandsägen

Komponenten

• Filtereinheit DUSTMAC S-66
• Mitteldruckventilator MDV 30 kW mit Einhausung
• Schaltschrank Komfort mit Frequenzumrichter für 30 kW Ventilator
• Jacob-Rohrsystem
• Direktanschluss an vorhandenen Ansaugstutzen der Sägen
• Austrag über Doppelpendelklappe DN 500 mm in bauseitigen Container
